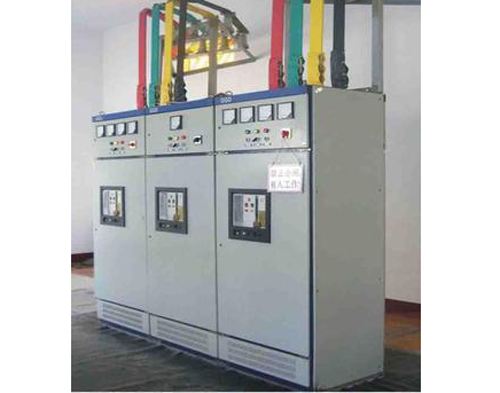

| 柴油發電機組ATS自動切換 |
|
自動轉換裝置適用于50-2000千瓦發電機組與市電之間全自動轉換。本裝置采用先進電子線路控制，操作簡單，性能優越。市停電時，它可以無需人工操作自動起動發電機組并送電；大大地減少市停電時恢復供電的時間，市電恢復時自動轉供市電，機組御載后自動冷機幾分鐘后停機，是銀行、電信、醫院、酒店、軍事基地等最佳應急供電設備。
1、ATS可以在停電后6-15秒（可調）內自動切換負載到發電機組 內容簡介：
并機系統組成：
并網柜主要由刀閘、斷路器及有關的控制元件組成，每臺機組相應配一個并機控制柜。并網柜的一次線路、負載開關的品牌、型號規格及電柜的外型結構
2、并網柜的特點、功能和適用范圍：
2.1并網柜的自動程度高，機組的投入運行、切出運行、同步合閘、卸載分閘、負載分配均自動進行，令發電供電系統實現無人監管。
2.2 并網柜工作狀況穩定，操作人員容易掌握使用方法。
3.全面的保護功能：逆功率保護、過流保護（由斷路器完成）、發電機組故障分閘保護、超載保護（獨立于開關）、電壓故障保護、急停功能。還有其它保護功能供客戶選擇配置。 雙電源自動切換開關由裝置和自動控制器組成，自動控制器又分自投自復、自投不自復，電網－發電機三種，與裝置相連分別構成不同控制方式、不同功能的自動切換開關。適用于交流50Hz、額定工作電壓至400V及以下的雙電源供電系統。本開關帶有電氣聯鎖和機械聯鎖雙重保護，同時具有三相電源中任意一相以上出現過電壓、欠電壓，包括電路中的過流保護及短路保護功能。廣泛用于高層建筑、醫院、商場、銀行、化工、軍事設施等重要的供電場所 ATS轉換開關柜用于兩路市電的轉換
4.ATS轉換開關柜實時監測兩路市電的供電質量（此時控制器可分別設置為三種工作模式：
一路主用、二路主用、無主用），一路或者二路主用時即自投自復），當主用線路斷電或供電質量不能滿 足負載要求時，控制系統自動將負載轉換到備用電源供電。當主用線路恢復正常時，控制系統自動將負載轉換到主用線路供電。
無主用時（即自投不自復），當一路市電斷電或者供電質量不能滿足負載要求時，控制系統自動將負載轉換到二路市電供電，只有當二路市電斷電或者供電質量不能滿足負載要求時，控制系統才會將負載轉換到一路市電供電。
ATS轉換開關柜用于市電和發電機組的轉換ATS轉換開關柜實時監測市電供電質量，當市電斷
電或者供電質量不能滿足負載要求時，控制系統自動發出起動發電機組信號，并將負載轉換到發電機組供電。當市電恢復正常時，控制系統自動將負載轉換到市電供電，并發出信號停止發電機組運行進入待機狀態。
|
